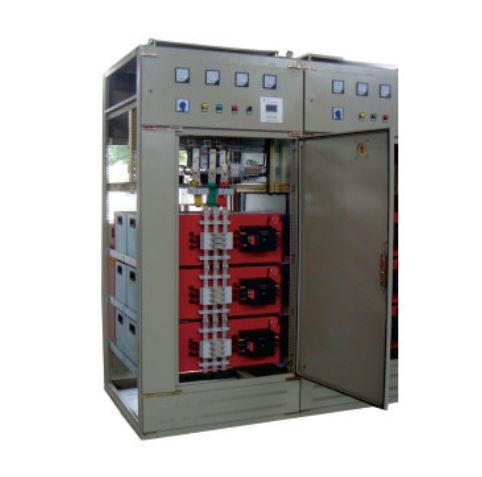

產品概述

      主要安裝在低壓配電室，用于集中補償負荷無功功率，提高功率因數，減少系統的無功損耗，改善電能質量。該裝置可自動根據系統無功功率的變化而改變補償容量，從而達到最佳的補償效果。

功能特點

▲根據現場諧波數據設計調諧型，選配5%-14%的串聯電抗器，抑制特定次數及以上的諧波，避免無功補償裝置與系統發生諧振，針對電力用戶的三相不平衡設備及建筑中大量使用的單相負荷，容易造成三相負載的嚴重不平衡，采用分相或三相七共補與分補相結合的方式，解決三相不平衡的問題。

▲保護功能齊全：有短路、缺相、過流、過壓、欠壓、過補償、濾波、超溫等保護。

▲有故障或重新送電后自動恢復運行。

投切開關選型

▲晶閘管開關

響應速度快，可頻繁投切而且投切精度高，能在系統電壓和電容器電壓相等時投入電容器組，使電容器無需放電即可再次投入，適用于吊車設備、電梯、電焊機、提升機等負荷變化較快的場所。

▲電容器專用接觸器

適用于負荷相對穩定的低壓變電所、低壓配電室以及箱式變電站的集中補償，不適用于閃變負荷。



▲  額定電壓：230～690V，50/60HZ；

▲  過 電 流：1.8·IR(受諧波、過電壓和電容容差綜合影響時為1.8·TR)；

▲  電容容差：±5%；

▲  電 抗 率：5%、5.5%、5.67%、6%、7%、8%、12.5%、14%；

▲  冷    卻：自然冷卻或強迫冷卻；

▲  濕    度：最大95%；

▲  海    拔：最大海拔4000米；

▲  安    裝：室內安裝；

▲  安全特性：干式技術  過壓分離器   自愈；

▲  封    裝：IP20，室內裝配（與封蓋一起裝配，滿足IP54)；

▲  環境溫度：-40/D；最大溫度+55℃；日平均最高+45℃；年平均最高+35 ℃；最低-40℃；

▲  平均使用壽命： 130000h；

▲  技術標準：遵循GB/T12747.1-2004  GB/T12747.2-2004   IEC   60813-1+2  EN60813-1+2  VDE0550/0532  IEC76；

▲  抗    震：能承受地震烈度Ⅷ的作用而不損傷；
