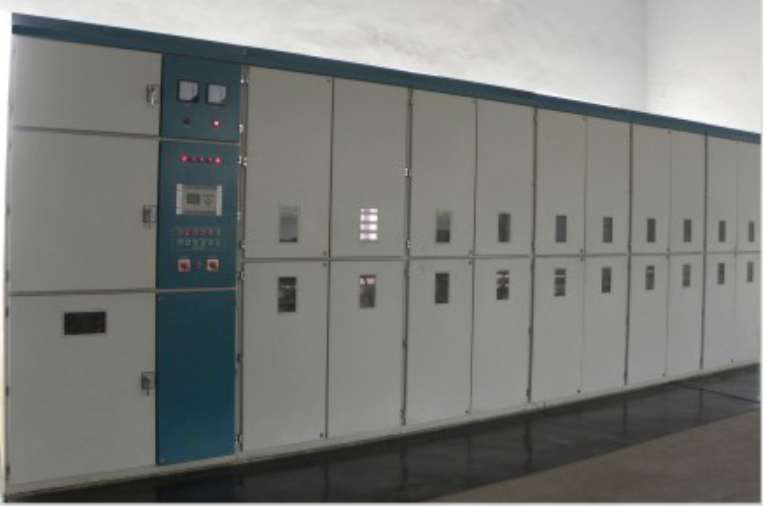

產品概述

       中高壓無功補償產品適用于220KV及以下的配網變電站的無功補償和變電站的有載調壓，通過對變電站有載高壓分接頭的自動調節和對母線上電容器組的自動投切，來實現變電站電壓和無功功率的綜合控制。安裝地點分為戶內、戶外二種，結構分為框架式或柜式。



產品組成及功能特點

       產品組成：中高壓無功自動補償裝置由高壓控制系統、保護系統、真空開關（真空接觸器或斷路器）、避雷器、電流互感器、放電線圈、電容器、電抗器、線纜、柜體（框架）及二次附件組成。

 產品特點：中高壓無功補償控制器自動檢測系統的電壓、電流，通過微電腦計算系統的無功功率，根據電壓無功綜合控制原理，以無功功率和功率因數為判據，以電壓為校核條件，自動投切電容器組，使系統的功率因始終保持在最佳狀態。

 ▲ 顯示功能：控制器可顯示系統電壓、電流、有功功率、無功功率、功率因數、諧波電壓百分比、電容器組投入切除狀態等。

 ▲ 參數設置功能：可在線設置無功上限、下限，電壓上限、下限，諧波電壓百分比，電容器投切延時等參數。

 ▲ 通訊功能：控制器具有RS-485、RS-232通訊接口，可實現四遙功能，可本地和遠程與后臺進行通訊，也可通過電話線、無線電、載波、

    微波等通道實現更遠距離的通訊。

 ▲ 保護功能：具有過壓、欠壓、過電流、短路及電容器內部故障保護功能。故障切除并閉鎖電容器組，不影響其他電容器組的運行。

 ▲ 投切開關：采用電容器組投切專用真空開關。

 ▲ 諧波抑制功能：可根據系統諧波情況選擇適當電抗率的電抗器，以達到濾波及抑制諧波的功能。手動/自動投切功能；裝置配有手/自動轉

      換開關，控制方式靈活，可通過控制器控制電容器組的投切，也可通過手/自動轉換開關轉換，實現對電容器組的手動投切。



產品參數

▲   適用電壓：6～35KV；

▲   分組數：6組及以內；

▲  頻率：50Hz；

▲  環境溫度：-25℃～+40℃；

▲  空氣相對濕度：不超過90%；

▲  海拔高度：不超過2000m；

▲   電壓波動范圍：-10%～+10%；

▲   電源頻率變化：≤1%；

▲   安裝位置：安裝時與水平垂直面的傾斜度不超過5度；

▲  環境條件：安裝場所應無有害塵埃、腐蝕性金屬、破壞性氣體及其他爆炸性物質。

▲ 工頻耐壓：32KV/42KV/95KV(6KV/10KV/35KV)；

▲   沖擊耐壓：1.2/50us全波沖擊耐壓（峰值）60KV/75KV/200KV(6KV/10KV/35KV)

▲  抗干擾能力：能夠承受頻率為1MHz電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾；

▲  機械投切壽命：30000次；

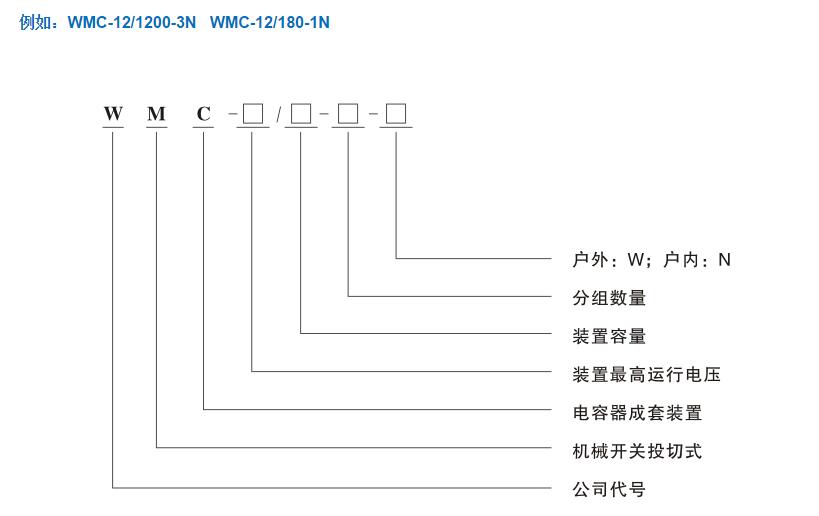

型號說明
