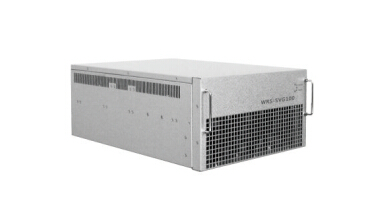

LA-SVG型低壓靜止無功發生器采用智能DSP控制芯片和調整IGBT模塊，應用基于瞬時無功功率理論的實時監測算法，可以實時補償電網容性和感性無功補償，并有效解決電流不平衡、電壓閃變等常見電能質量問題，保障工礦企業的安全、高效運行。該模塊主要包括IGBT、直接電容、緩沖吸收電路、驅動電路等，體積小，效率高，可靠性強，維護簡單快捷。自動跟蹤補償電網無功波動，具有高度可控及快速響應性，不受電網電壓波動影響，濾波特性不受電流影響，可消除與電流發生諧振的危險。



▲ 環境溫度：-25℃～+55℃；

▲ 存儲溫度：-40℃～+65℃；

▲ 相對濕度：最大95%，無凝露；

▲ 海拔高度：≤ 1500m ，海拔大于1500時，適當增加功效；

▲ 額定電壓：AC380/AC660±15%(其它電壓可定制)；

▲ 工作頻率：50 Hz±5%；

▲ 功率因數：≥0.95 在補償容量范圍內；

▲ 響應時間：<10ms；

▲ 損     耗：<1.5% 額定模塊功率下；

▲ 過載能力： 120%；

▲ 多臺運行方式：并聯運行；

▲ 平均無故障時間：≥10萬小時；

▲ 控制算法： 具有自適應能力的頻域篩選矢量補償算法；

▲ 控 制 器：數字式DSP；

▲ 控制連接：光纖或電氣連接；

▲ 無功調節范圍：額定感性到額定容性連續雙向可調；
